開關電源綜合測試儀 快充電源綜合測試 適配器綜合測試系統 M610Y主要技術規格叁數
一、 配置：
-
交流功率計：0-300V/300W；
-
紋波卡：帶寬400KHz；
-
電子負載：150W，*高電壓150V，*大電流30A；
-
協議卡：（支持快充多協議測試 全協議測試）
QC2.0、QC3.0；
PD3.0、PPS；
AFC；
FCP、SCP；
PE1.1、PE2.0；
-
電壓表：（測量正反面D+、D-）；
-

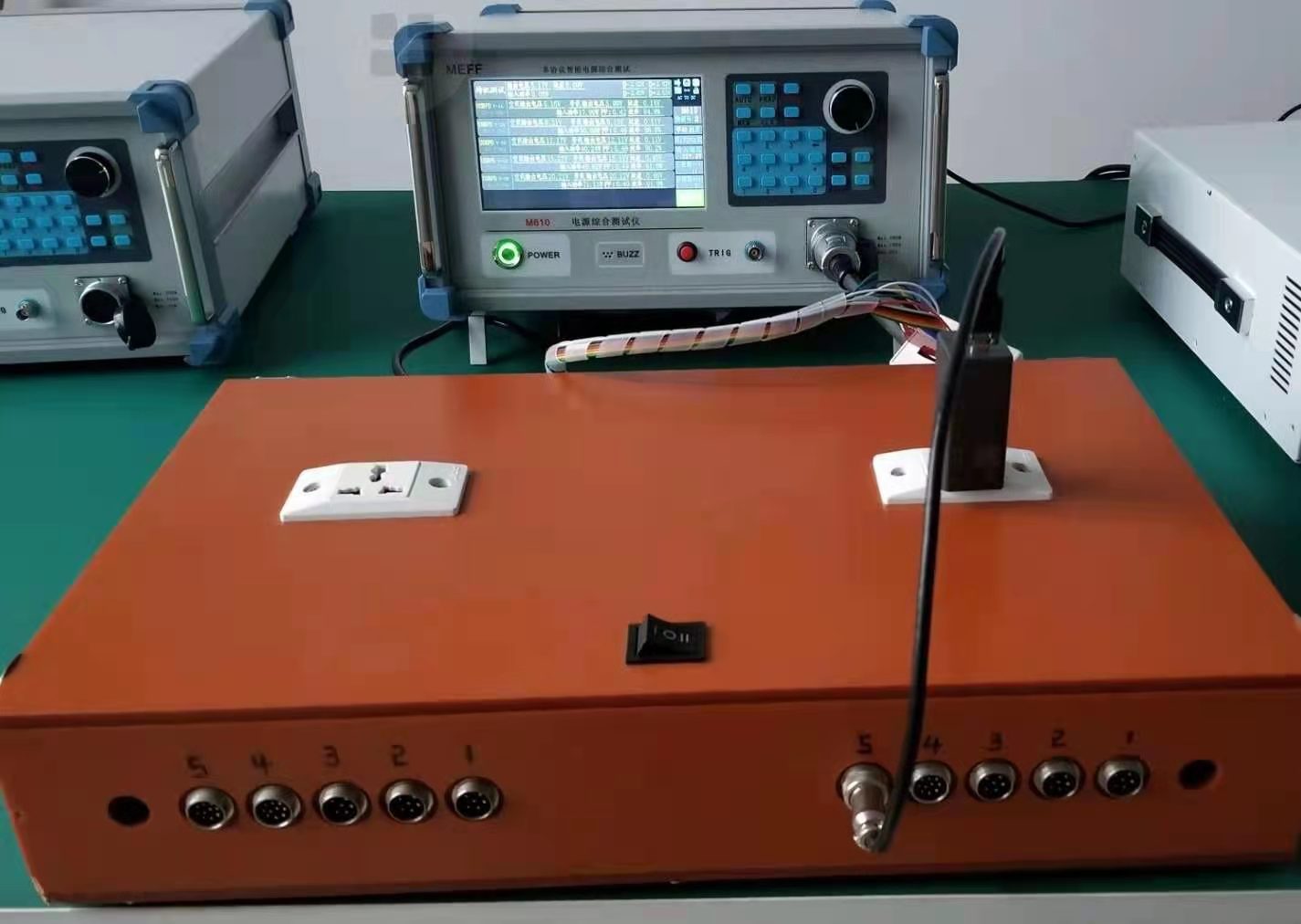

左5+右5測試箱；（選配測試箱/測試治具 可以測試1-5口 多口的快充適配器產品 ）
二、 功能：
-
待機功耗測量；
-
紋波測量；
-
各協議混合測試，可編程各個電壓點自動誘導空載帶載測試；
-
D+、D-測量、TYPE-C正反面D+、D-測量；
-
可編程各輸出電壓的轉換效率測量；
-
多口自動掃描測試，全程免人工干預；
-
短路保護測試，短路恢復測試；
-
過流保護測試；過流恢復測試；
-
TYPE-C正反面CC通訊測試；
10.防炸機功能；
11.智能負載識別功能，快充方案全兼容；
12.**數據打印機接口，免人工操寫**品；
13.測試報警；
14.生產統計；
15.設置參數預存，可編輯充電器型號保存，生產不同產品只需調用預存數據，方便快捷；
16.密碼保護，多用戶操作；

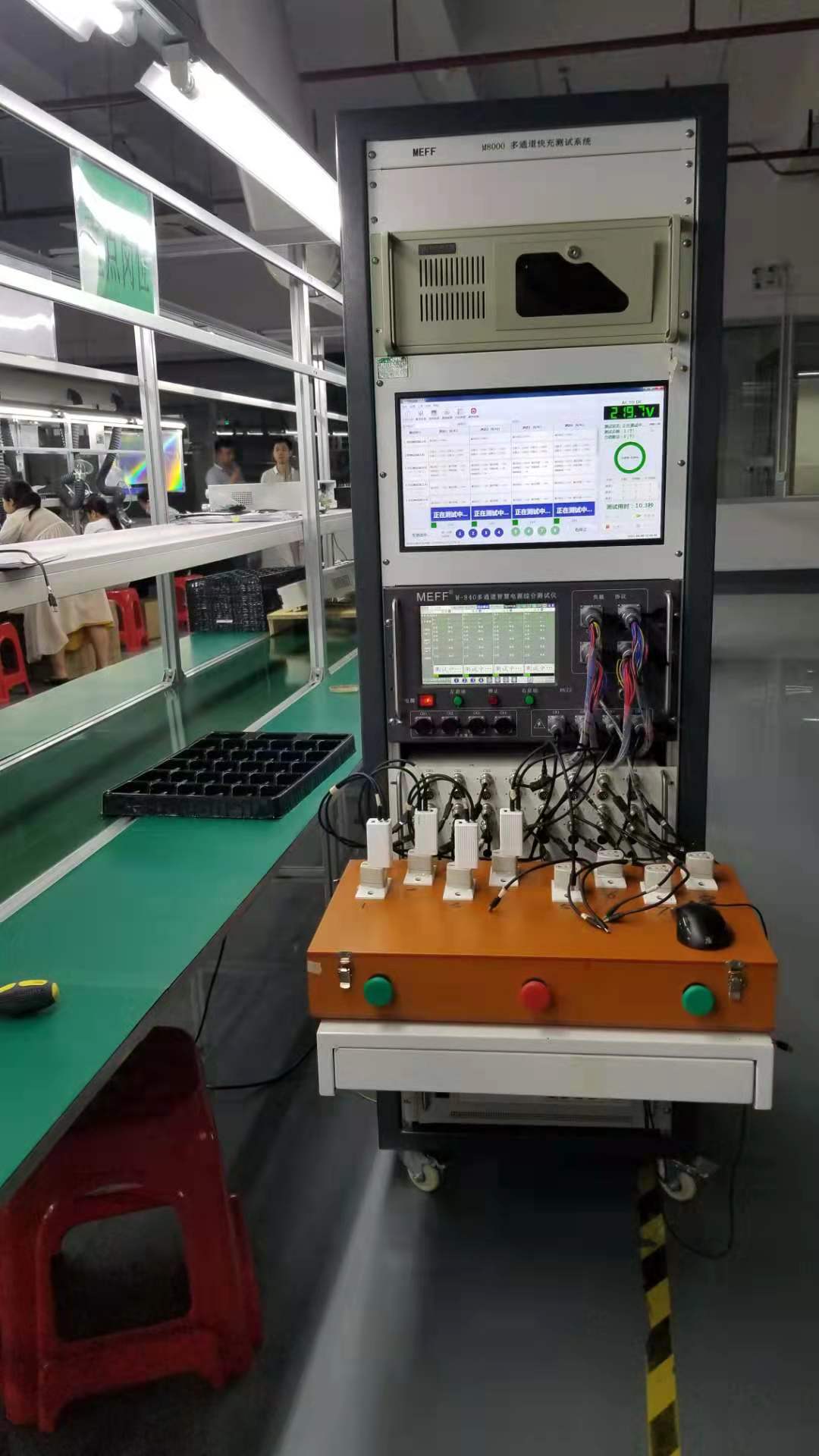

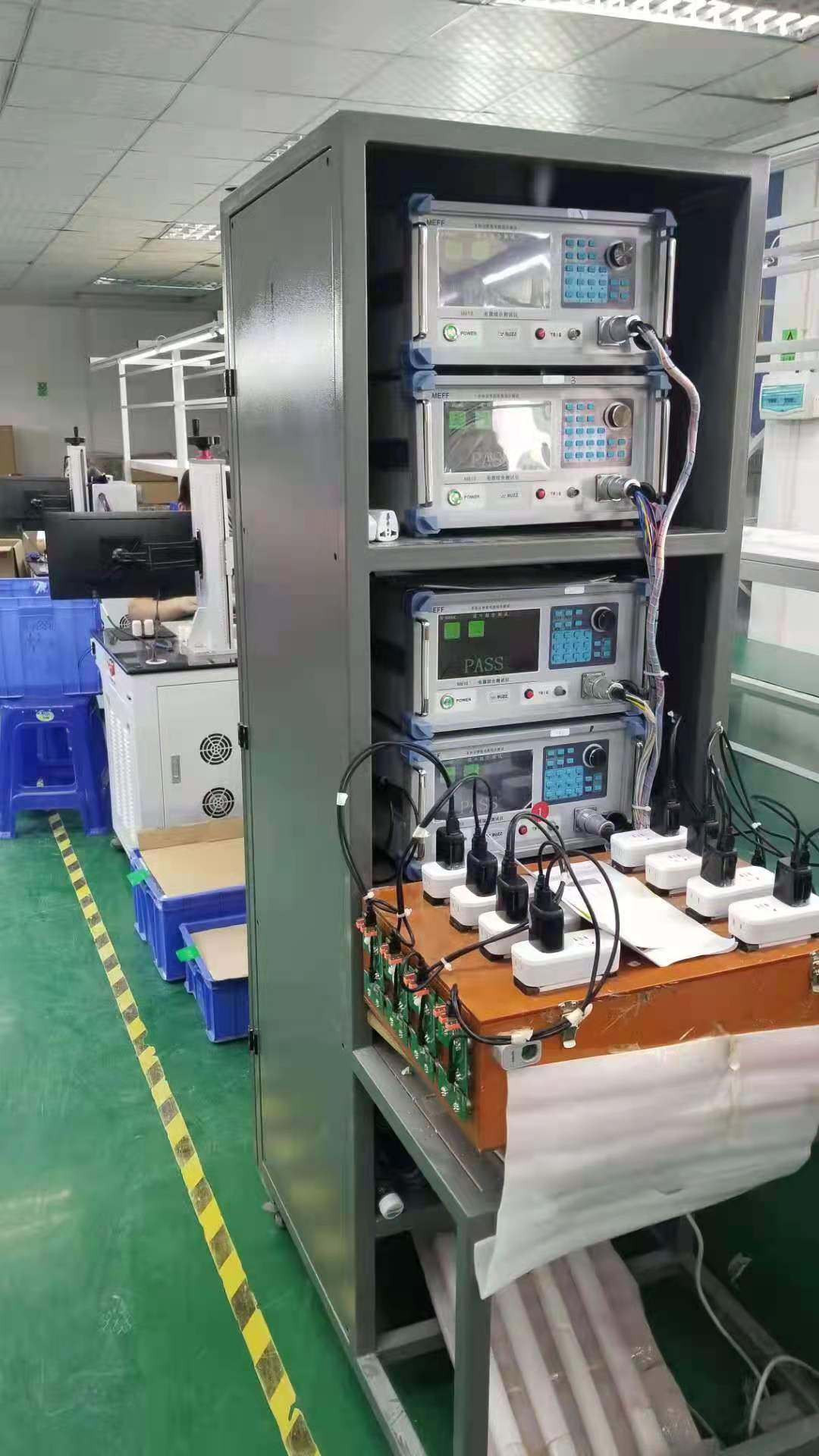

17.多臺單機組合可以組成多路綜合測試系統 ，提高測試效率，快速批量抽檢全檢。
1概述
M610系列電源綜合測試儀內置直流電子負載、QC2.0/QC3.0協議、MTK-PE1.0/PE2.0協議、海思FCP(9V/2A)協議、USB PD協議板卡、直流功率計/交流功率計（部分機型）、紋波采樣檢測等。在內置微電腦控制下自動進行待機輸出、ID測試、協議調壓測試、短路保護、過流保護等測試。
本機適用于LED電源、旅行充電器、車載充電器等各種開關電源。無需配加快充協議板卡，直接測試QC2.0、QC3.0、MTK Pump Express plus、USB PD、FCP(9V/2A)快速充電器、移動電源等。
本機系統根據電源產品檢測過程編寫，測量步驟按照實際生產過程進行。設置完成后，本機自動與充電器握手，根據用戶設置測試充電器不同輸出電壓下的性能，將所有測試結果顯示在屏幕上，無需人工操作即可自動完成測試并判斷產品好壞，且發出不同提示音?？蛰d測試、帶載測試、短路保護測試、過流保護、ID電壓測量等等全項測量時間*短只需5秒，大大縮短了電源產品的檢測時間，直接降低測試成本（產品檢測時間與其特性有關）。本機采用全中文界面，設置簡單，使用方便。
特點：
l *大功率150W，*大電流10A，*大電壓30V；
l 定電流、定電壓負載模式；
l 支持QC2.0、QC3.0快充協議；
l 支持MTK PE1.0、MTK PE2.0快充協議；
l 支持USB PD快充協議；
l 支持FCP(9V2A)快充協議；
l ID電壓測量；
l 短路測試；
l 過流保護測試；
l 保存30組預置參數；
l 自動觸發/手動觸發選擇；
l 測試計數：合格品和**品分別計數，注：要想長久保存，必須手動保存與**。
2技術規格
2.1技術指標
|
型號
|
M610
|
規格
|
150W 150V 30A
|
|
項目
|
技術指標
|
分辨率
|
精度
|
|
電子負載
|
功率
|
150W
|
0.01W(小于10W)
|
0.1W(>10W)
|
0.5% + 0.5%FS
|
|
電壓
|
0-150V
|
0.01V(小于10V)
|
0.1V(>10V)
|
0.5% + 0.5%FS
|
|
電流
|
0-30A
|
1mA(小于1A)
|
0.01A(>1A)
|
0.5% + 0.5%FS
|
|
CC模式
|
0-30A
|
1mA(小于1A)
|
0.01A(>1A)
|
0.5% + 0.5%FS
|
|
CV模式
|
0-150V
|
0.01V(小于10V)
|
0.1V(>10V)
|
0.5% + 0.5%FS
|
|
交流功率計
|
交流電壓
|
0-300V
|
0.01V(小于10V)
|
0.1V(>10V)
|
0.5% + 0.5%FS
|
|
交流頻率
|
40-75Hz
|
0.1Hz
|
0.5% + 0.5%FS
|
|
功率因素
|
0.00-1.00
|
0.01
|
0.5% + 0.5%FS
|
|
交流功率
|
0-300W
|
0.01W(小于10W)
|
0.1W(>10W)
|
0.5% + 0.5%FS
|
|
直流功率計
|
輸入電壓
|
0-36V
|
0.01V(小于10V)
|
0.1V(>10V)
|
0.5% + 0.5%FS
|
|
輸入電流
|
0-3A
|
1mA(小于1A)
|
0.01A(>1A)
|
0.5% + 0.5%FS
|
|
紋波測量
|
0-7.5V
|
0.01V
|
0.5% + 0.5%FS
|
|
電源產品效率
|
0-100%
|
0.1%
|
0.5% + 0.5%FS
|
|
ID電壓測量
|
0-7.5V
|
0.01V
|
0.5% + 0.5%FS
|
|
|
|
|
|
|
|
|
支持的協議：
|
序號
|
協議
|
調壓范圍
|
說明
|
|
1
|
QC2.0
|
5V/9V/12V/20V
|
|
|
2
|
QC3.0
|
3.6V---20V
|
設置0.2V步進任意電壓點測試
|
|
3
|
PE1.0
|
5V/7V/9V/12V
|
|
|
4
|
PE2.0
|
5V---12V
|
設置0.5V步進任意電壓點測試
|
|
5
|
FCP
|
5V/9V
|
|
|
6
|
USB PD
|
按充電器協議調壓
|
自動握手，自動適配，*大支持20V5A
|
注：快充協議見相關規范
2.2產品特性
電源電壓：220V50Hz
本機功耗：<15W
相對濕度：0%--70%
工作溫度：0℃--50℃
體積(W*H*D)：380mm*200mm*420mm
整機重量：10Kg
3面板介紹
3.1前面板介紹
圖3.1.1 前面板
① 電源開關：整機電源控制；
② 蜂鳴器；
③ 測試觸發鍵：?jiǎn)?dòng)測試；
④ 外接觸發輸入接口：短路此接口啟動一次測試；
⑤ 測試接口；
⑥ 飛梭旋鈕；設置參數；
⑦ 數字鍵盤；選擇用戶數據、設置參數時直接輸入；
⑧ 7寸全彩顯示屏;
3.2后面板介紹
圖3.2.1 后面板
① 散熱孔；
② 直流功率計測試接口（**M610D/M610N）；
③ 直流功率計保險絲：內置5A保險（**M610D/M610N）；
④ 儀器電壓選擇開關；
⑤ 儀器供電插座及保險管座；
⑥ 打印輸出串口；
⑦ 交流功率計測試接口（**M610A/M610N）；
⑧ 交流功率計保險絲：內置2A保險（**M610A/M610N）；
